1.1、元騰金屬探測器簡介

金屬探測器是使用電磁場來檢查在傳送帶流水線上傳送的被檢查品，當探測出設定值以上的金屬信號時，輸出金屬混入的警報或輸出由選擇器發出的剔除指令信號的裝置。

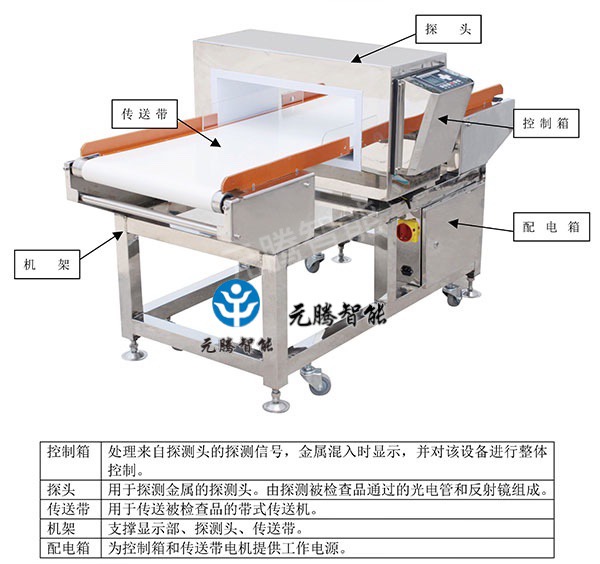

1.2、標準品的組成

金屬探測器                  1臺

驅動帶                         1條

注意     為了防止保護膜的損壞，請不要用尖的東西(圓珠筆等)去按鍵。

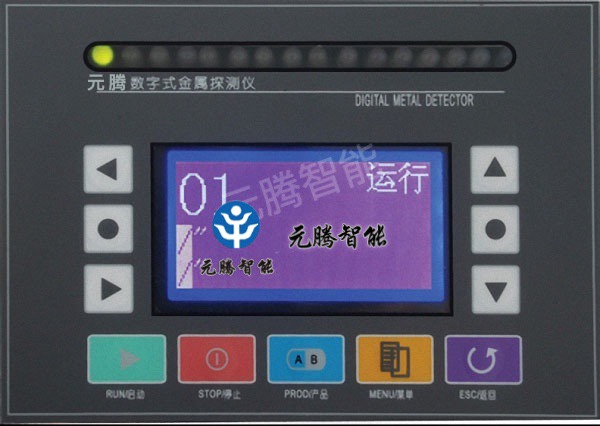

指示燈                       從左起，第一個燈為運行指示燈。正常探測時，該燈為綠色。第二個燈為NG指示燈，當探測到金屬異物時，該燈為紅色。其余燈為等級顯示LED，顯示金屬成份探測等級。

LCD顯示屏            顯示：品種No，品名，判定結果，動作方式等。

運行鍵                按此鍵，則傳送帶指示燈亮，傳送帶開始運轉；

停止鍵                按此鍵，則傳送帶指示燈熄滅，傳送帶停止運轉；

產品鍵                在基本畫面，按此鍵，變?yōu)槠贩N一覽畫面，可進行品種變更。

設置鍵                在基本畫面，按此鍵，則變?yōu)椴藛萎嬅?，可進行菜單的選擇；

返回鍵                結束現有畫面，回到前面的頁面；

箭頭鍵                用于項目的選擇和畫面頁碼的切換；

確認鍵                在確定項目或設定時使用。

1.3、探頭

探頭             用于探測金屬的傳感器。

光電管         用于確信被檢查品通過。

反射板＊    光電管用反射板。

＊光電管與反射板位于傳送帶傳送方向的上游處。（此兩項為選裝件）

  金屬探測器的日常維護

1.4、日常維護

每天的檢查項目

（1）作業前      作業前請進行以下檢查。

              有無接觸部位

              確認探測靈敏度

　　　　　　　確認合格品傳送，判定為[OK]，然后傳送不合格品

（2）結束后      清掃　

　            拆下傳送帶，清掃傳送帶正反兩面。

每周的檢查項目

每周一次進行下列檢查：

拆下傳送帶，檢查端面是否開裂。

傳送帶運轉狀態，無異聲，無蠕動現象。

 1.5、清掃注意事項

?  清掃時必須拔下電源插頭。

?  應使用軟塑料刷或布之類的清掃工具。切勿使用金屬刷等。

?  使用中性洗滌劑清掃。切勿使用稀釋劑及苯等有機溶劑。

關于不銹鋼的維護保養

       不銹鋼與軟鋼和鋁相比，具有良好的耐腐蝕性，是很難生銹的金屬。但不是不生銹的金屬。由于使用條件和環境的影響，也會被污染和生銹。

　　多種原因造成不銹鋼被污染和生銹，但基本上是由漂浮在大氣層中的鐵粉及有害氣體中的成分的粘附、堆積或鹽分的粘附而造成的。這些粘附物成為的生銹的主要原因，碰到潮氣后凝固，損傷不銹鋼表面的不動態皮膜，這種妨礙再生的狀態被稱之為不銹鋼生銹狀態。由于此類不銹鋼是處于初期階段，能較簡單的除去，回到原來的表面狀態。這種不銹鋼銹是最一層物質，不是材質本身腐蝕而產生的銹?？傊讳P鋼有時會生銹，但只要平時注意維護保養，就能永久保持不銹鋼本來的美觀。

修理方法

由鐵粉或鹽分等引起的銹，可以用蘸含中性洗滌劑或肥皂水的海綿或布來擦拭，很容易除去。后要用淺水充分沖洗，不要讓洗滌液殘留在設備上面。由清掃藥劑的粘附引起的銹，用中性洗滌劑不能除去時，請用清掃藥劑。因觸摸和指紋的污染等，用中性洗滌劑和肥皂不能完全除去時，可用含有機溶劑（酒精、汽油、丙酮等）的海綿或布來擦拭。

1.6、傳送帶裝卸方法

       傳送部的傳送帶能夠裝卸。為了要清掃傳送帶背面和傳送帶托板時，請按到下順序?qū)⑵洳鹣隆?/span>

?  松開機體外側4個螺絲。

?  將皮帶輸送裝置從動軸一側向上抬起，使馬達驅動皮帶放松。

?  將驅動皮帶（同步帶）從馬達皮帶輪上脫開。

?  脫開驅動皮帶后將皮帶輸送裝置向上抬起，脫離機架。

?  將皮帶輸送裝置從探測頭一側取出，取出過程，注意別碰壞探測孔中的樹脂層。

簡單故障排除方法

1.   傳送帶跑偏

1）          判斷傳送帶的張緊度是否合適，如果傳送帶太松，則容易跑偏。

2）           在傳送帶的托板支架上，靠近傳送帶的出口端有兩個調節螺栓，可以通過這兩個螺栓來調節傳送帶的張緊度。

3）           觀察兩惻張緊度是否一致，如果兩邊張緊度不一致，也會導致傳送帶跑偏。

4）           通過這兩個調節螺栓將兩惻的張緊度調節一致，即可解決傳送帶跑偏的問題。

2.   儀器沒有靈敏度

1） 檢查探測頭孔內是否有大的金屬異物，如硬幣、鑰匙、螺絲等，排除金屬雜質。

2） 產品選擇是否正確。

3） 是否被選擇在NG被禁止狀態，在該狀態，儀器探測到任何金屬均不執行報警和排除動作，但信號指示燈會有指示。

4） 如果上述情況均被排除，儀器仍然沒有探測靈敏度，請致電我公司電話。

3.   儀器周期性誤報警

1）           傳送帶是否受金屬雜質污染，如果傳送帶受金屬雜質污染，每當被污染的部分通過探測區域時，探測機會報警。清洗傳送帶，排除金屬雜質。

2）           即使傳送帶不轉動，儀器仍然周期性誤報警。這時可能是探測機周圍有大功率干擾源，如震動篩等。

4.   儀器無規律報警

1）           探測機偶爾有無規律的誤報警，可能是電力電源不穩定造成。這樣可以加穩壓電源解決。

2）           不探測產品時，儀器正常，當要探測的產品通過探測區域時即使該產品不含有 金屬雜質仍然報警，這說明探測參數調節不當。請參照第三章。

3）           如果傳送帶停止后仍然有誤報警，檢查設備周圍是否有大功率干擾源，如電動機、發動機等。

4）           檢查設備周圍是否有大件運動金屬。

5）           檢查電源接地線是否良好，為保證儀器工作穩定，要求要有穩固的接地線。

5.   電機不能啟動

1）           在控制箱面板，輕按“啟動”和“停止”按鈕，觀察控制模塊內繼電器是否有動作。如有動作，說明電機已損壞或啟動電容損壞?？梢再?gòu)買同型號電機換上?；蚵?lián)系公司售后服務部門。非專業人員不得擅自維修，以防觸電危險。

2）           如果繼電器沒有動作，則可能是控制模塊損壞，或者連接線松動。排除連接線松動現象，觀察故障是否排除。如果電機仍然不能啟動，也請聯系公司售后服務部門。非專業人員不得擅自維修，以防維修不當損壞其他部件。

6.   產品通過探測頭，沒有金屬雜質也報警

1）           產品通過探測頭，沒有金屬雜質也報警，說明探測參數調試不當

2）           檢查是否為已經調試過的產品，如果探測產品沒有設置，需要重新調試探測參數，調試方法見第三章。

有關金屬檢測儀的十大常見問題

1、金屬檢測儀是什么，它的工作原理是怎么樣的？

金屬檢測儀是用來探測金屬雜質的儀器。通常，一臺金屬檢測儀是由發射器和接受傳感器組成的，當金屬通過由發射器產生的電磁場的時候，接受傳感器上接收到的信號會有變化。金屬檢測儀中的電子元件，“看到”這種變化并“判斷”這

種變化是否由金屬引起。如果發現有金屬，執行相應報警或排除動作。

              2、金屬檢測對你有什么用？

使用金屬檢測儀通常有兩個原因。

   （1）   保護你的貴重設備或關鍵設備

   （2）   確保你的產品完美

如果有一片金屬碎屑神不知鬼不覺的混如你的碾磨機、切片機、磨粉機或切割機等設備中，將不可避免地對你的設備造成損壞。你不僅浪費生產時間和金維修你的設備，而且金屬碎屑可能變得更小，讓你很難找到。對于你來說，保持你的產品質量的完美是更重要的。如果在你的最終產品中發現了一些金屬雜質，這將有可能毀壞你們公司的形象和名聲。

3、應該把金屬檢測儀安裝在什么地方？

如果你使用金屬檢測儀的目的是為了保護你的設備，那么應該將金屬檢測儀安裝在距離被保護設備的入口盡可能近的地方，但又要留出足夠的空間，使得金屬檢測儀在探測到金屬時能夠在金屬進入設備前停下來。

如果使用金屬檢測儀是用來檢驗?zāi)愕淖罱K產品，那么探測機應該盡可能安裝在生產流水線的尾端。這樣，在理論上就避免了包裝中混有金屬的可能。

如果包裝物本身含有金屬或者最后的包裝太大無法得到很好的探測靈敏度，這時，就要將金屬檢測儀安裝在包裝機之前。

4、怎樣選一臺合適的金屬檢測儀？

現在的金屬檢測儀在靈敏度、可靠性和準確性上都是可以信賴的。關鍵是對你來說要適用。確保探頭的尺寸剛好能保證你要探測的產品各個方向都能通過，探測頭的安裝位置也正好。然后，選擇你可以信賴的，能為你提供技術支持的專業制造商。

5、什么是產品效應？

事實上，所有的產品，當他們通過探測區域的電磁場的時候，都會產生某種類型

的信號。影響產品效應信號的因素有：水分含量、脂肪含量、溫度、酸度、鹽度、方向和體積。通常產品效應小的產品能得到較高的探測靈敏度。金屬檢測儀針對產品效應的抑制功能也可用來提高對金屬的探測靈敏度，這方面數字式金屬檢測儀有無可比擬的優越性。

6、什么是靈敏度？

金屬檢測儀的靈敏度定義為在探頭中央能探測到的最小的金屬球的直徑。靈敏度也被分為“最大靈敏度”和“帶產品探測靈敏度”。最大靈敏度是指金屬檢測儀在理論條下的最高靈敏度。帶產品的探測靈敏度是指在實際應用中，探測在產品中的金屬的最高靈敏度。通常帶穿品探測靈敏度更有實際意義。

7、哪些因素會影響靈敏度？

金屬檢測儀的靈敏度由許多因素決定：產品效應、金屬雜質的形狀、尺寸和方向、探頭的尺寸、以及操作的環境。

8、什么是不同種類的金屬？

鐵類金屬是指導磁性很好的金屬。例如炭鋼和鐵，他是最容易探測的。非鐵類金屬也是非磁金屬。如：銅、鉛、黃鋼、青銅等，也比較容易被探測。非磁類不銹鋼，如302、304和316是最難探測的金屬。通常，一臺金屬檢測儀能探測到的非磁類不銹鋼的直徑最少是可以探測到的鐵的直徑的1.5-2倍。

9、探測到金屬后該怎么辦？

許多金屬檢測儀都備有自動排除裝置，當探測到的金屬后可以自動地將含有金屬雜質的產品從生產流水線剔除。這樣可以幫助收集并檢驗這些金屬雜質是從哪里來的。小塊金屬碎屑的脫落是大問題的前兆。如果沒有自動排除裝置，應該手工將含有金屬雜質的產品拿開。同樣找到金屬的來源，并分析原因。

10、金屬檢測儀如何配合HACCP標準？

金屬異物探測是HACCP的關鍵控制點。金屬檢測儀是確保您的產品不含有金屬雜質的最理想的儀器。價格低、操作方便、安全、無污染、可靠。HACCP的主要目的是為你的流水線制定一個盡可能合理的生產流程。找出你的生產流水線哪些地方可能容易混入雜質，并提供一套確保你的產品不含雜質的方法。任何HACCP計劃的主要部分就是這些檢驗程序。
